O que é o teste Ballbar
O Ballbar QC20 (Renishaw) é um sensor linear telescópico com esferas de precisão de alta exatidão nas duas extremidades, presas em alojamentos magnéticos durante o teste: uma esfera fica na mesa da máquina, a outra no eixo-árvore ou fuso. O instrumento tem comprimento padrão de 100 mm; extensões de 50, 150 e 300 mm permitem raios de teste de 100, 150, 250, 300, 400, 450, 550 ou 600 mm, chegando a 1350 mm com extensões adicionais. A conexão com o software é sem fio, por Bluetooth Low Energy.
Durante o teste, a máquina executa dois círculos consecutivos (um no sentido horário, outro no anti-horário), com arcos extras no início e no fim para cobrir a aceleração e a desaceleração dos eixos. A execução completa costuma levar entre 10 e 20 minutos.
O princípio é direto: se a máquina executasse o caminho circular programado com desempenho perfeito, o círculo percorrido corresponderia exatamente ao círculo programado. Na prática, fatores como a geometria da máquina, complexidades do sistema de controle e o desgaste ao longo do tempo causam desvios no raio e na forma do círculo, e é exatamente esse desvio que o Ballbar mede.
Por que um teste circular revela tanto
Um movimento circular exige que dois eixos troquem de direção continuamente e trabalhem em conjunto o tempo todo, por isso o teste é sensível a erros que só aparecem quando os eixos interagem entre si, como acontece na usinagem real de contornos, furos e faces. O Ballbar identifica erros geométricos, dinâmicos e de folga: erros de posicionamento da máquina, desvios de raio durante o movimento circular e problemas estruturais e de movimento.
Uma característica do QC20 é testar em três planos ortogonais sem reposicionar o centro do instrumento, usando um arco restrito de 220° em dois deles. Isso viabiliza o diagnóstico volumétrico, a mesma lógica por trás do nosso serviço de Calibração Volumétrica e RTCP Kinematics.
O que o teste não faz sozinho
O Ballbar mede o desvio. Ele não diz, por si só, qual parâmetro exato ajustar no comando da sua máquina: isso depende da marca do CNC (Siemens, Fanuc, Heidenhain, Mitsubishi, Mazatrol, Fidia têm sintaxes e parâmetros de compensação completamente diferentes entre si) e de interpretar corretamente qual erro está dominando o resultado. Um erro de leitura nessa etapa pode levar a uma compensação no parâmetro errado, piorando a precisão em vez de corrigir.
Como a Volumetric conduz esse diagnóstico
Na Volumetric, o teste Ballbar é conduzido pela nossa equipe direto na sua máquina, e a leitura bruta é processada pelo VCS (Volumetric Calibration System), nossa ferramenta interna de diagnóstico. A partir dos dados reais do teste, o VCS:

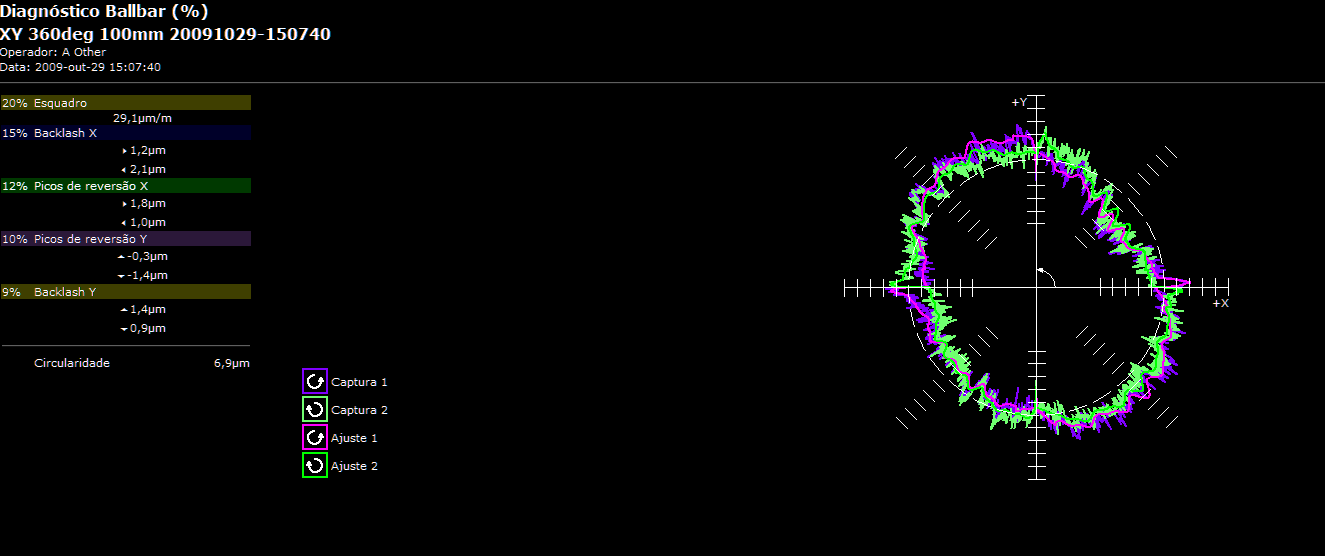

- Reconstrói o desvio circular medido em um gráfico polar
- Calcula o círculo de melhor ajuste
- Identifica o quanto cada tipo de erro contribui para o desvio total
- Aponta o parâmetro exato de compensação, já na sintaxe da marca do seu comando
Os relatórios seguem a lógica das normas internacionais que regem esse tipo de verificação em máquinas-ferramenta: ISO 10791-6 e ISO 230-4, para exatidão circular, além do padrão norte-americano ANSI B5.54. O resultado que você recebe não é só "sua máquina está fora de tolerância", é o diagnóstico da causa e o caminho técnico de correção, com uma fonte real por trás de cada fórmula: arquivo de máquina, manual oficial do fabricante ou documentação técnica validada.
Quando vale a pena fazer o teste
O teste Ballbar costuma ser recomendado:
- Na entrega técnica de uma máquina nova, para confirmar a precisão original
- Antes de comprar uma máquina usada
- Depois de colisão, troca de fuso ou reforma/retrofit
- Quando peças começam a sair ovalizadas ou fora de especificação geométrica
- Como parte de manutenção preventiva periódica, mesmo sem sintoma aparente
Erro geométrico se acumula silenciosamente: a máquina continua rodando normalmente até o dia em que um lote inteiro sai fora de tolerância. O próprio Ballbar segue essa lógica: seu fabricante recomenda a recalibração do instrumento a cada ano de uso normal, porque precisão se perde com o tempo e só se percebe medindo.
